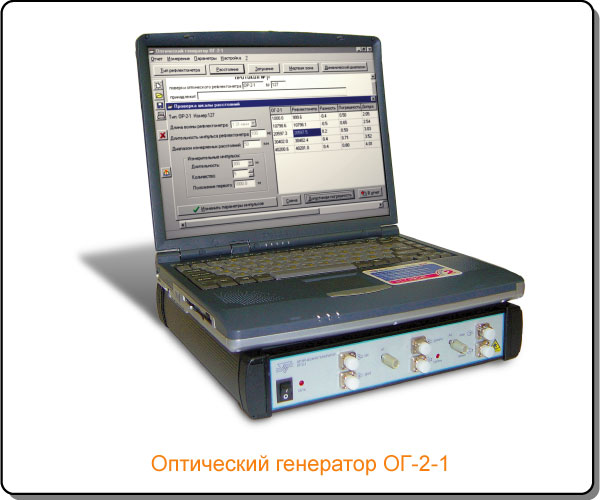

ОГ-2-1 Оптический генератор |
| |
|
|
|
| Оптический генератор ОГ-2-1 является уникальным эталонным прибором, не имеющим мировых аналогов. Прибор широко используется в поверочных лабораториях и метрологических центрах. ОГ-2-1 предназначен для поверки оптических рефлектометров в соответствии с рекомендацией МИ 1907-99 и стандартом IEC 61746. |
| |
| Общие характеристики: |
| • возможность осуществления проверки оптических рефлектометров любых типов по основным метрологиче-ским характеристикам: |
| - погрешность измерения расстояния |
| - погрешность измерения затухания |
| • принцип действия, основанный на формировании оптических импульсов заданной длительностью и амплиту-дой и задержкой по отношению к импульсу, генерируемому оптическим рефлектометром |
| • работа в режимах воспроизведения временных интервалов и уровня оптического сигнала |
| • установка амплитуды импульсов оптического генератора ОГ-2-1с помощью встроенных аттенюаторов |
| • измерение вносимого затухания высокоточным измерительным оптическим приемником |

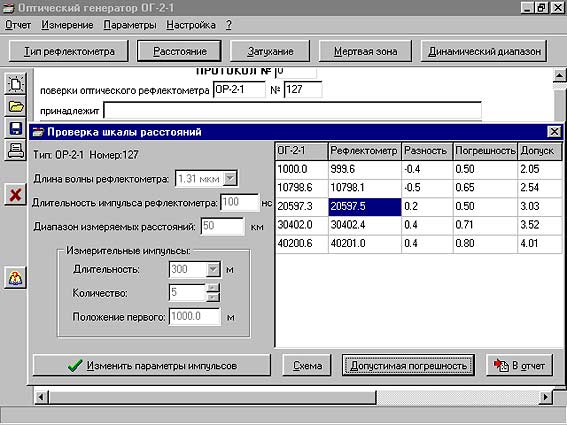

| • управление работой прибора и обработка результатов измерения с помощью программного обеспечения, функционирующего в среде Windows 9x, Windows NT, Windows XP |
| |
| Достоинства: |
| • возможность поверки рефлектометров, имеющих различные диапазоны и погрешности измерения расстояний и затухания |
| • при использовании катушки волокна возможность проверки величины мертвой зоны и динамического диапа-зона оптических рефлектометров различных типов |
|
|
Технические характеристики |
Тип оптического волокна |
MM |
OM |
Рабочие длины волн, нм |
850±20 / 1300±20 |
1310±30 / 1550±30 |
Длительность измерительных оптических импульсов, мкс |
0.06..50 |
Максимальная величина задержки измерительного импульса, мс (км) |
5 (500) |
Дискретность установки измерительного импульса по шкале расстояний, м |
<6 |
Погрешность установки измерительного импульса по шкале расстояний, м |
±(0.2+1·10-5·L) |
Проверяемый диапазон шкалы затуханий рефлектометра, дБ, не менее |
>40 |
Погрешность установки амплитуды измерительного импульса, дБ/дБ |
<0.02 |
Габариты, мм |
308x293x60 |
Масса, кг |
3 |
|
| |
|
|
|
 |
