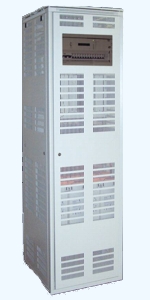

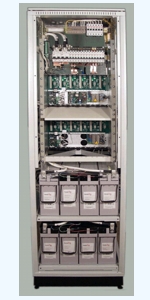

Модульные системы бесперебойного электропитания (СБЭП) |
| |
|
|
|
Модульные системы бесперебойного электропитания (СБЭП) предназначены для электропитания оборудования средств связи и
телекоммуникаций постоянным напряжением 48 В при работе от трехфазной или однофазной сети переменного тока 220/380 В частотой 50 Гц, а
также двигатель-генераторных установок. В нормальном режиме обеспечивают электропитание потребителей, а также заряд и содержание до
четырех групп аккумуляторных батарей. При отключении или недопустимом отклонении сетевого напряжения электропитание потребителей
производится в автономном режиме от аккумуляторов.
|
| |
|
|
|
| |
Характеристики |
| |
|
Наименование модели СБЭП |
Тип стаб-ра переменного напряжения |
Кол-во стаб-ров, шт. |
Наименование модуля- выпрямителя |
Кол-во выпрямителей, шт. |
Макс. выходной ток, А |
Выходная мощность, Вт |
Кол-во шкафов, шт. |
Кол-во групп АБ, шт. |
Емкость АБ, А•ч |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
11 |
12 |
СБЭП-24 / 60-3Б |
СКм-2200 |
1 |
ВМ-480/24 |
3 |
60 |
1440 |
1 |
1 |
250 |
СБЭП-24 / 252-6Б |
СКм-9000-3 |
1 |
ВМ-1000/24 |
6 |
252 |
6000 |
1 |
2 |
660 |
СБЭП-24 / 500-12Б |
СКм-18000-3 |
1 |
ВМ-1000/24 |
12 |
504 |
12000 |
1 |
2 |
660 |
СБЭП-48 / 36-3Б |
СКм-2200 |
1 |
ВМ-580/48 |
3 |
36 |
1740 |
1 |
1 |
124 |
СБЭП-48 / 80-3Б |
СКм-6600-3 |
1 |
ВМ-1300/48 |
3 |
80 |
3900 |
1 |
1 |
165 |
СБЭП-48 / 160-6Б |
СКм-900 0-3 |
1 |
ВМ-1300/48 |
6 |
162 |
7800 |
1 |
2 |
330 |
СБЭП-48 / 325-12Б |
СКм-18000-3 |
1 |
ВМ-1300/48 |
12 |
325 |
15600 |
1 |
2 |
330 |
СБЭП-48 / 650-24Б |
СКм-18000-3 |
2 |
ВМ-1300/48 |
24 |
650 |
31200 |
2 |
4 |
660 |
СБЭП-60 / 27-3Б |
СКм-2200 |
1 |
ВМ-540/60 |
3 |
27 |
1620 |
1 |
1 |
92 |
СБЭП-60 / 55-3Б |
СКм-6600-3 |
1 |
ВМ-1100/60 |
3 |
55 |
3300 |
1 |
2 |
124 |
СБЭП-60 / 110-6Б |
СКм-900 0-3 |
1 |
ВМ-1100/60 |
6 |
111 |
6600 |
1 |
2 |
248 |
СБЭП-60 / 110-5Б |
СКм-90 00-3 |
1 |
ВМ-1100/60 |
5 |
92 |
5500 |
1 |
2 |
248 |
СБЭП-60 / 220-12Б |
СКм-18000-3 |
1 |
ВМ-1100/60 |
12 |
222 |
13200 |
1 |
2 |
248 |
СБЭП-60 / 440-24Б |
СКм-18000-3 |
2 |
ВМ-1100/60 |
24 |
444 |
26400 |
2 |
4 |
496 |
|
| |
|
Основные электрические характеристики СБЭП-48 |
| |
|
Параметр, единица измерения |
Значение параметра |
|
со стабилизатором |
без стабилизатора |
Входные параметры |
Диапазон входного напряжения U вх, В |
160 - 295 |
187 - 264 |
Диапазон частоты входного напряжения, Гц |
45 - 55 |
44 - 66 |
Коэффициент мощности при нагрузке от 50 до 100 % Iном, не менее |
0,97 |
Коэффициент искажения синусоидальности кривой входного напряжения, создаваемого при работе СБЭП, %, не более |
8 |
КПД при номинальной нагрузке, не менее |
0,87 |
0,92 |
Защита входных цепей выпрямителей |
автоматическое выключение при входном напряжении, В; |
менее (155 ± 5) или более (304 ± 9) |
менее (145 ± 15) или более (275 ± 10) |
автоматическое включение при входном напряжении, В; |
от (160 ± 5) до (295 ± 9) |
от (165 ± 10) до (265 ± 10) |
Выходные параметры |
Номинальное выходное напряжение, В |
48 |
Диапазон регулировки выходного напряжения Uвых, В |
44 - 56 |
Установившееся отклонение выходного напряжения от установленного значения Uвых, %, не более, при изменении тока нагрузки от 0 до 100 % Iном, напряжения сети переменного тока в диапазоне Uвх |
± 2 |
Переходное отклонение выходного напряжения от установленного значения Uвых, %, не более, при скачкообразном изменении входного напряжения в пределах |
± 5 |
Uвх и выходного тока в пределах (10-90-10) % от Iном, при времени восстановления, с, не более |
0,08 |
Точность распределения тока нагрузки между параллельно работающими выпрямителями, % от среднего выходного тока выпрямителя в СБЭП, не более, при изменении выходного тока СБЭП от 50 до 100 % Iмакс |
± 5 |
Напряжение пульсации, мВ, не более |
по псофометрическому значению |
2 |
по действующему значению суммы гармонических составляющих в диапазоне от 25 Гц до 150 кГц |
50 |
по действующему значению n-ой гармонической составляющей в диапазоне: |
до 300 Гц включительно |
50 |
выше 300 Гц до 150 кГц |
7 |
|
| |
|
Условия работы, транспортирования и хранения |
| |
|
|
Режим работы |
Непрерывный |
Рабочая температура окружающего воздуха , °С |
от + 1 до + 40 |
Температура транспортирования / хранения , °С |
от - 50 до + 50 / от + 5 до + 40 |
Относительная влажность воздуха при температуре не выше 25 °С, %, не более |
80% |
Атмосферное давление, мм рт. ст. |
от 450 до 800 |
Охлаждение СБЭП |
Естественное |
Степень защиты по ГОСТ 14254 |
IP20 |
Исполнение по воздействию внешних механических факторов по ГОСТ 17516.1 |
М1 |
Уровень звука на расстоянии 1 м, дБ А , не более |
65 |
|
| |
|
|
|
|
|
 |
